وحدة فلتر نشط MAX262 فلتر قابل للبرمجة تمرير عالي وتمرير منخفض وفلتر تمرير نطاق

الميزات:

1. مزود ببرنامج تصميم فلتر، مع واجهة مع معالج دقيق؛

2. يمكن التحكم في 64 تردد مركزي مختلف f0، 128 عامل جودة مختلف Q وأربعة أنماط عمل؛

3. يمكن برمجة التردد المركزي f0 وعامل الجودة Q بشكل مستقل؛

4. يمكن توفير ثلاثة مداخل للساعة (مدخل ساعة خارجي، مذبذب RC وأجهزة بلورية)؛

5. نطاق التردد المركزي f0 من 1 هرتز إلى 140 كيلو هرتز، وأقصى تردد للساعة المدخلة 4 ميجاهرتز؛

6. هيكل دائرة الفلتر بسيط، مكونات خارجية قليلة، حجم صغير؛

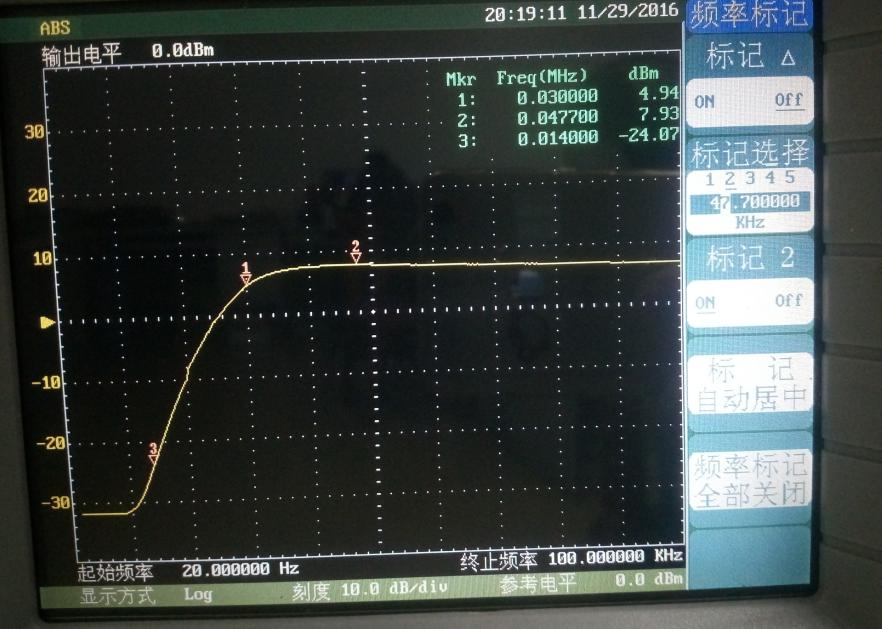

7. يمكن تحقيق فلتر تمرير منخفض، تمرير عالي، تمرير نطاقي، إيقاف نطاقي وفلتر تمرير كلي؛

8. يمكن أن يكون مدخل ومخرج من مرحلة واحدة A أو B، أو متسلسل من مستويين AB للمدخل والمخرج؛

9. حجم المنتج: 50*50 مم

10. وزن المنتج: 22 جرام

وصف دبابيس الشريحة الرئيسية:

V+ - مدخل الطاقة الموجبة.

V- - مدخل الطاقة السالبة.

GND - الأرضي التناظري.

CLKA - مذبذب بلورة خارجي وجزء من مدخل الساعة للفلتر A، وداخل الفلتر يتم قسمة تردد الساعة على 2.

CLKB - مدخل الساعة للفلتر B، وأيضًا داخل الفلتر، يتم قسمة تردد الساعة على 2.

CLKOUT - مخرج الساعة لمذبذب البلورة ومذبذب R-C.

OSCOUT - يتصل ببلورة أو مذبذب R-C للمزامنة الذاتية.

INA, INB - مدخل إشارة الفلتر.

BPA, BPB - مخرج فلتر التمرير النطاقي.

LPA, LPB - مخرج فلتر التمرير المنخفض.

HPA, HPB - مخرج فلتر التمرير العالي، مع مقاومة، وفلتر التمرير الكلي.

WR - الكتابة إلى المدخل النشط. عند الاتصال بـ V+، يمكن إدخال البيانات في ذاكرة قابلة للبرمجة عبر الواجهة المنطقية لإكمال إعدادات وضع الفلتر، f0 و Q. بالإضافة إلى ذلك، يمكنه استقبال إشارات مستوى TTL، ويدخل البيانات عند الحافة الصاعدة.

A0, A1, A2, A3 - مدخل العنوان، يمكن استخدامه لإكمال وضع الفلتر، وضبط f0 و Q المقابلة.

D0, D1 - مدخل البيانات، يمكن استخدامه لضبط البتات المقابلة f0 و Q.

OP OUT - مخرج مكبر الصوت MAX262.

OP IN - مدخل العاكس لمكبر الصوت MAX262.

قائمة التعبئة:

مرشح يتم التحكم فيه بالبرنامج * 1
